宝宝好涨水快流出来免费视频,凸凹人妻人人澡人人添,99久久99久久精品国产片果冻,成人免费看吃奶视频网站

產品介紹

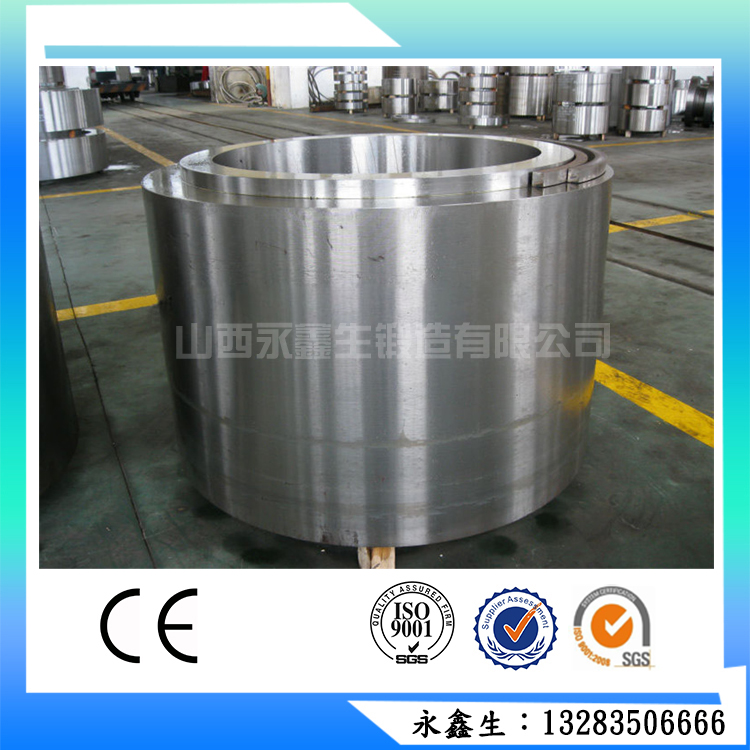

鍛件廠- 筒類鍛件 鍛件品牌









可按客戶圖紙要求尺寸、材質：自由鍛造、模鍛、熱處理、精加工、成品同步完成。




產品屬性

---

品牌：永鑫生鍛造
材料材質：碳鋼+合金鋼+不銹鋼，等
工藝類型：自由鍛+模鍛+環鍛+碾環
材料原始形態：鑄錠+鋼坯
變形溫度：熱鍛
重量：100-300000KG
后續加工：有
表面處理：調質+淬火
加工貿易形式：來圖加工（可按客戶定制材質化學成分、圖紙尺寸、技術要求生產）
打樣周期：4-7天
加工周期：5--10天
大加工能力：直徑100mm-6000mm
是否外貿：是
產地：山西









技術參數


---




筒類鍛件是鍛件的一種分類，主要使用于工程機械-化工機械-石油機械-礦山機械等。常用材質有:40Cr、20CrMnTi、42CrMo等。




42CrMo

---

材料名稱：合金結構鋼
牌號：42CrMo
標準：GB/T 3077-1988


●特性及適用范圍：
強度、淬透性高，韌性好，淬火時變形小，高溫時有高的蠕變強度和持久強度。用于制造要求較35CrMo鋼強度更高和調質截面更大的鍛件，如機車牽引用的大齒輪、增壓器傳動齒輪、后軸、受載荷極大的連桿及彈簧夾，也可用于 2000m以下石油深井鉆桿接頭與打撈工具等。


●化學成份：
碳 C ：0.38～0.45
硅 Si：0.17～0.37
錳 Mn：0.50～0.80
硫 S ：允許殘余含量≤0.035
磷 P ：允許殘余含量≤0.035
鉻 Cr：0.90～1.20
鎳 Ni：允許殘余含量≤0.030
銅 Cu：允許殘余含量≤0.030
鉬 Mo：0.15～0.25


●力學性能：
抗拉強度 σb (MPa)：≥1080(110)
屈服強度 σs (MPa)：≥930(95)
伸長率 δ5 (％)：≥12
斷面收縮率 ψ (％)：≥45
沖擊功 Akv (J)：≥63
沖擊韌性值 αkv (J/cm2)：≥78(8)
硬度 ：≤217HB
試樣尺寸：試樣毛坯尺寸為25mm


●熱處理規范及金相組織：
熱處理規范：淬火850℃,油冷;回火560℃,水冷、油冷。
金相組織：回火索氏體。


●交貨狀態：以熱處理（正火、退火或高溫回火）或不熱處理狀態交貨，交貨狀態應在合同中注明。




合作伙伴

---






中國鍛造網www.duanzaochina.com大型鍛件：www.ei-istp.net車輪鍛件：www.dzlun.com


耽誤您1分鐘，給您一個報價或許這就是您要等的商機. 山西永鑫生鍛造有限公司。
